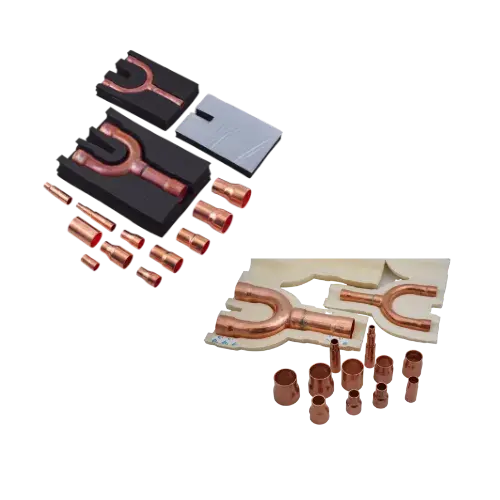

Соединение серии VRF TA использует различные разделительные трубки, коллекторы и соответствующие соединители. Каждое соединение, которое мы производим, проходит строгий контроль качества, каждое Y-образное соединение должно пройти испытание давлением 5,2 МПа перед упаковкой. Оптимизированные размеры формы наших рефрижераторных соединений обеспечивают повышенную текучесть хладагента, тем самым повышая общую экономичность системы VRF.
| Труба-A | Труба-B | Труба-C | Редуктор Sets | |
|---|---|---|---|---|
| Pi-RBM-55E (Газовая сторона) | 15.88 (5/8) | 15.88 (5/8) | 15.88 (5/8) | 2, 3×2, 15×2 |
| Pi-RBM-55E (Жидкостная сторона) | 9.52 (3/8) | 9.52 (3/8) | 9.52 (3/8) | 1×2 |
| Pi-RBM-105E (Газовая сторона) | 22.22 (7/8) | 22.22 (7/8) | 22.22 (7/8) | 15, 4×2, 5×2 |
| Pi-RBM-105E (Жидкостная сторона) | 15.88 (5/8) | 15.88 (5/8) | 15.88 (5/8) | 2, 15, 16 |
| Pi-RBM-205E (Газовая сторона) | 21.75 (11/4) | 28.58 (11/8) | 28.58 (11/8) | 6, 7×2, 8, 9, 10, 15 |
| Pi-RBM-205E (Жидкостная сторона) | 15.88 (5/8) | 15.88 (5/8) | 15.88 (5/8) | 2, 3×2, 16 |
| Pi-RBM-305E (Газовая сторона) | 81.10 (11/2) | 81.10 (11/2) | 81.10 (11/2) | 7, 11, 12×2, 13×3, 14×2, 15 |
| Pi-RBM-305E (Жидкостная сторона) | 22.22 (7/8) | 22.22 (7/8) | 22.22 (7/8) | 15, 16, 17×2 |
| 1 | OD 9.52 (3/8) – 6.35 (1/4) |
| 2 | OD 15.88 (5/8) x 12.7(1/2) |
| 3 | OD 15.88 (5/8) x 19.05 (3/4) |
| 4 | OD 22.22 (7/8) x 15.88 (5/8) |
| 5 | OD 22.22 (7/8) x 28.58 (11/8) |
| 6 | OD 28.58 (11/8) x 15.88 (5/8) |
| 7 | OD 28.58 (11/8) x 22.2 (7/8) |
| 8 | OD 28.58 (11/8) x 34.93 (13/8) |
| 9 | OD 31.75 (11/4) x 28.58 (11/8) |
| 10 | OD 31.75 (11/4) x 34.93 (13/8) |
| 11 | OD 38.1 (11/2) x 15.88 (5/8) |
| 12 | OD 38.1 (11/2) x 28.58 (11/8) |
| 13 | OD 38.1 (11/2) x 34.93 (13/8) |
| 14 | OD 38.1 (11/2) x 41.28 (15/8) |
| 15 | OD 15.88 (5/8) x 12.7 (1/2) x 9.52 (3/8) |
| 16 | OD 15.88 (5/8) x 12.7 (1/2) x 9.52 (3/8) x 6.35 (1/4) |
| 17 | OD 222 (7/8) x 19.05 (3/4) x15.88 (5/8) |
