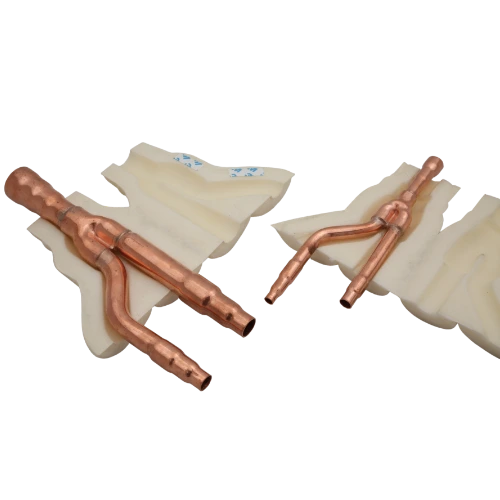

Благодаря многоступенчатой конструкции Y-образные соединения серии VRF GR могут использоваться с любой системой VRF. Соединение Ref серии GR поставляется с изоляцией AP ArmaFlex® класса ASTM E84 - 25/50 / XPLE, которая предотвращает потение соединений Ref.
| Труба-A | Труба-B | Труба-C | |
|---|---|---|---|
| Pi-FQ-01/A (Газовая сторона) | 12.7 (1/2) – 15.88 (5/8) – 19.05 (3/4) | 15.88 (5/8) – 12.7 (1/2) – 9.52 (3/8)) | 15.88 (5/8) – 12.7 (1/2) |
| Pi-FQ-01/A (Жидкостная сторона) | 9.52 (3/8) | 9.52 (3/8) – 6.35 (1/4) | 9.52 (3/8) – 6.35 (1/4) |
| Pi-FQ-01/B (Газовая сторона) | 19.05 (3/4) – 22.2 ( 7/8) | 19.05 (3/4) -15.88 (5/8) | 19.05 (3/4) -15.88 (5/8) |
| Pi-FQ-01/B (Жидкостная сторона) | 9.52 (3/8) -12.7 (1/2) – 15.88 (5/8) | 12.7 (1/2) – 9.52 (3/8) | 12.7 (1/8) – 9.52 (3/8) |
| Pi-FQ-02/A (Газовая сторона) | 22.2 (7/8) – 25.4 (1) – 28.58 (11/8) | 28.58 (11/8) – 25.4 (1) – 22.2 (7/8) -19.05 (3/4) | 19.05 (3/4) -15.88 (5/8) – 12.7 (1/2) -19.05 (3/4) |
| Pi-FQ-02/A (Жидкостная сторона) | 9.52 (3/8) – 12.7 (1/2) – 15.88 (5/8) | 12.7 (1/2) – 9.52 (3/8) – 6.35 (1/4) | 15.88 (5/8) – 12.7 (1/2) – 9.52 (3/8) |
| PI-FQ-03/A (Газовая сторона) | 34.93 (1 3/8) – 38.10 ( 1 1/2) – 41.6 (1) | 41.28 (15/8) – 34.93 (1 3/8) – 28.58(1 1/8) | 28.58 (1 1/8) – 25.4 (1) – 22.2 (7/8) – 19.05 (3/4) |
| PI-FQ-03/A (Жидкостная сторона) | 15.88 (5/8) -19.05 (3/8) | 19.05 (3/4) – 15.88 (5/8) – 12.7 (1/2) | 19.05 (3/4) -15.88 (5/8) – 12.7 (1/8) – 9.52 (3/8) |
