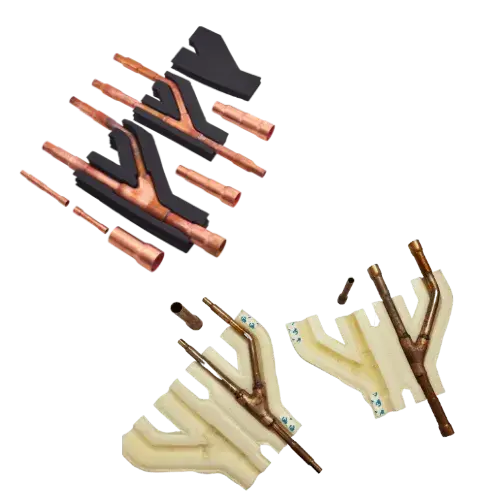

Mit ihrem Multi-Step-Design können die Y-Verbindungen der LG-Serie mit jedem VRF-System verwendet werden. Die LG-Serie Y-Verbindungen sind nach ASTM E84 - 25/50 mit AP ArmaFlex® Isolierung / XPLE Isolierung ausgestattet, die das Schwitzen der Y-Verbindungen verhindert. Die Kältemittelabzweigrohre der LG-Serie werden in unserem Werk zu 100 % auf einen Druck von 5,2 MPA geprüft.
| Modell Nr. | Rohr A (ID) | Rohr B (ID) | Rohr-C (ID) | Reduzierstück |
|---|---|---|---|---|
| Pi-JRBLN01621 (Gasstand) | 15.88 - 12.7 | 12.7 - 15.88 | 12.7 - 15.88 | 19.05 ID X 15.88 OD - 1 Nos |
| Pi-JRBLN01621 (Flüssigkeitsstand) | 6.35 - 9.52 | 9.52 - 6.35 | 9.52 - 6.35 | 12.7 ID X 9.52 OD - 1 Nos |
| Pi-JRBLN03321 (Gasstand) | 25.4 - 22.22 - 19.05 | 15.88 - 19.05 -12.7 | 15.88 - 19.05 -12.7 | 28.58 ID X 25.04 OD - 1 Nos 22.22 ID X 19.05 OD - 1 Nos 25 ID X 22.22ID X 19.05 OD - 1 Nos |
| Pi-JRBLN03321 (Flüssigkeitsstand) | 12.7 - 9.52 | 9.52 - 12.7 - 6.35 | 9.52 - 12.7 - 6.35/td> | No Reducer |
| Pi-JRBLN07121 (Gasstand) | 31.8 - 28.58 | 22.22 - 19.05 - 15.88 | 19.05 - 15.88 - 12.7 | 34.9 ID X 31.8 OD - 1 Nos 31.8 ID X 28.58 ID X 22.22 OD - 1 Nos 28.58 ID X 22.22 ID X 19.05 OD - 1 Nos |
| Pi-JRBLN07121 (Flüssigkeitsstand) | 12.7 - 19.05 - 15.88 | 15.88 - 19.05 - 12.7 | 15.88 - 19.05 - 12.7 | 6.35 ID X 9.52 ID X 12.7 OD - 1 Nos 9.52 ID X 12.7 OD - 1 Nos |
| Pi-JRBLN14521 (Gasstand) | 34.9 - 38.1 - 41.3 | 38.1 - 34.9 - 28.58 | 34.9 - 22.22 | 41.3 ID X 38.1 OD - 1 Nos 41.3 ID X 38.1 ID X 34.9 OD - 1 Nos 15.88 ID X 19.05 ID X 22.22 OD - 1 Nos 12.7 ID X 15.88 OD - 1 Nos 19.05 ID X 22.22 ID X 28.58 OD - 1 Nos |
| Pi-302S-G2 (Flüssigkeitsstand) | 15.88 - 22.22 - 19.05 | 22.22 - 19.05 -15.88 | 19.05 - 15.88 - 12.7 | 22.22 ID X 19.05 OD - 1 Nos 9.52 ID X 12.7 ID X 15.88 OD - 1 Nos 6.35 ID X 9.52 ID X 12.7 OD - 1 Nos |
| Pi-JRBLN23220 (Gasstand) | 44.48 - 53.98 | 41.28 - 44.48 - 38.1 | 41.28 - 44.48 - 34.93 | 28.58 ID X 31.8 ID X 34.93 ID X 38.1 OD - 2 Nos 53.98 ID X 44.48 OD - 2 Nos 15.88 ID X 19.05 ID X 22.22 OD - 1 Nos 22.22 ID X 25.4 ID X 28.58 OD - 1 Nos 12.7 ID X 15.88 OD - 1 Nos |
| Pi-JRBLN23220 (Flüssigkeitsstand) | 25.4 - 22.22 | 22.22 - 25.4 - 19.05 | 22.22 - 25.4 - 19.05 | 12.7 ID X 15.88 ID X 19.05 OD - 1 Nos 6.35 ID X 9.52 ID X 12.7 OD - 1 Nos |
