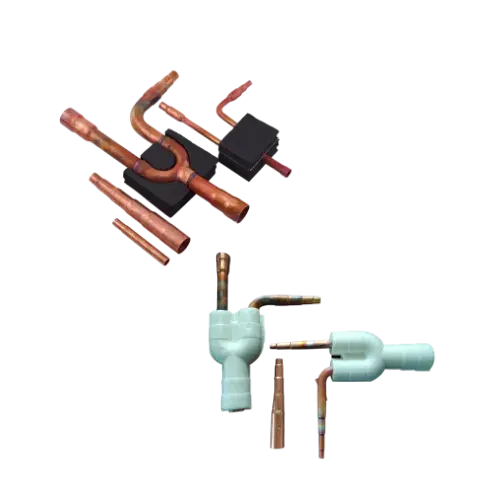

Die HAE-Serie Ref-Verbindungen verwendet eine Vielzahl von Trennrohren, Verteilern und entsprechenden Anschlüssen. Dank der mehrstufigen Konstruktion kann unser HAE-Serie Abzweigrohrsatz problemlos an verschiedene Rohrgrößen angeschlossen werden.
| Rohr A (ID) | Rohr B (ID) | Rohr C (ID) | Reduzierstück (ID) | |
|---|---|---|---|---|
| Pi-18M7 (Gasstand) | 28.58 - 25.4 | 22.2 - 25.4 - 28.58 | 22.2 - 19.05 - 15.88 - 12.7 | 28.58 OD X 25.4 ID X 22.2 ID X 19.05 ID X 15.88 ID X 12.7 ID - 1 Nos 9.52 ID X 12.7 OD - 1 Nos |
| Pi-18M7 (Flüssigkeitsstand) | 12.7 | 12.7 - 9.52 | 12.7 - 9.52 - 6.35 | 9.52 ID X 6.35 OD - 1 Nos |
| Pi-26M7 (Gasstand) | 28.58 - 25.4 | 22.2 - 25.4 - 28.58 | 22.2 - 19.05 - 15.88 - 12.7 | 28.58 OD X 25.4 ID X 22.2 ID X 19.05 ID X 15.88 ID X 12.7 ID - 1 Nos 9.52 ID X 12.7 OD - 1 Nos |
| Pi-26M7 (Flüssigkeitsstand) | 15.88 | 19.05 - 15.88 - 12.7 - 9.52 | 15.88 - 12.7 - 9.52 - 6.35 | 9.52 ID X 6.35 OD - 1 Nos |
| Pi-48M7 (Gasstand) | 38.1 - 31.75 | 31.75 - 38.1 | 28.58 | 28.58 OD X 25.4 ID X 22.2 ID X 19.05 ID X 15.88 ID X 12.7 ID - 1 Nos 31.75 OD X 28.58 ID X 25.4 ID X 22.2 ID - 1 Nos 38.1 OD x 34.93 ID - 1 Nos |
| Pi-48M7 (Flüssigkeitsstand) | 19.05 - 22.2 | 22.2 - 19.05 - 15.88 - 12.7 - 9.52 | 19.05 - 15.88 - 12.7 - 9.52 - 6.35 | 9.52 ID X 6.35 OD - 1 Nos |
| Pi-72M7 (Gasstand) | 50.8 - 44.4 - 41.28 | 41.28 - 44.44 - 41.28 - 38.10 - 31.75 | 38.10 - 31.75 - 28.58 - 25.4 | 25.4 ID X 22.2 ID X 19.05 ID X 15.88 OD - 1 Nos 50.8 ID X 44.44 OD - 1 Nos |
| Pi-72M7 (Flüssigkeitsstand) | 22.22 - 25.4 | 22.22 - 19.05 - 15.88 - 12.7 | 22.22 - 19.05 - 15.88 | 9.52 ID X 12.7 OD - 1 Nos |
