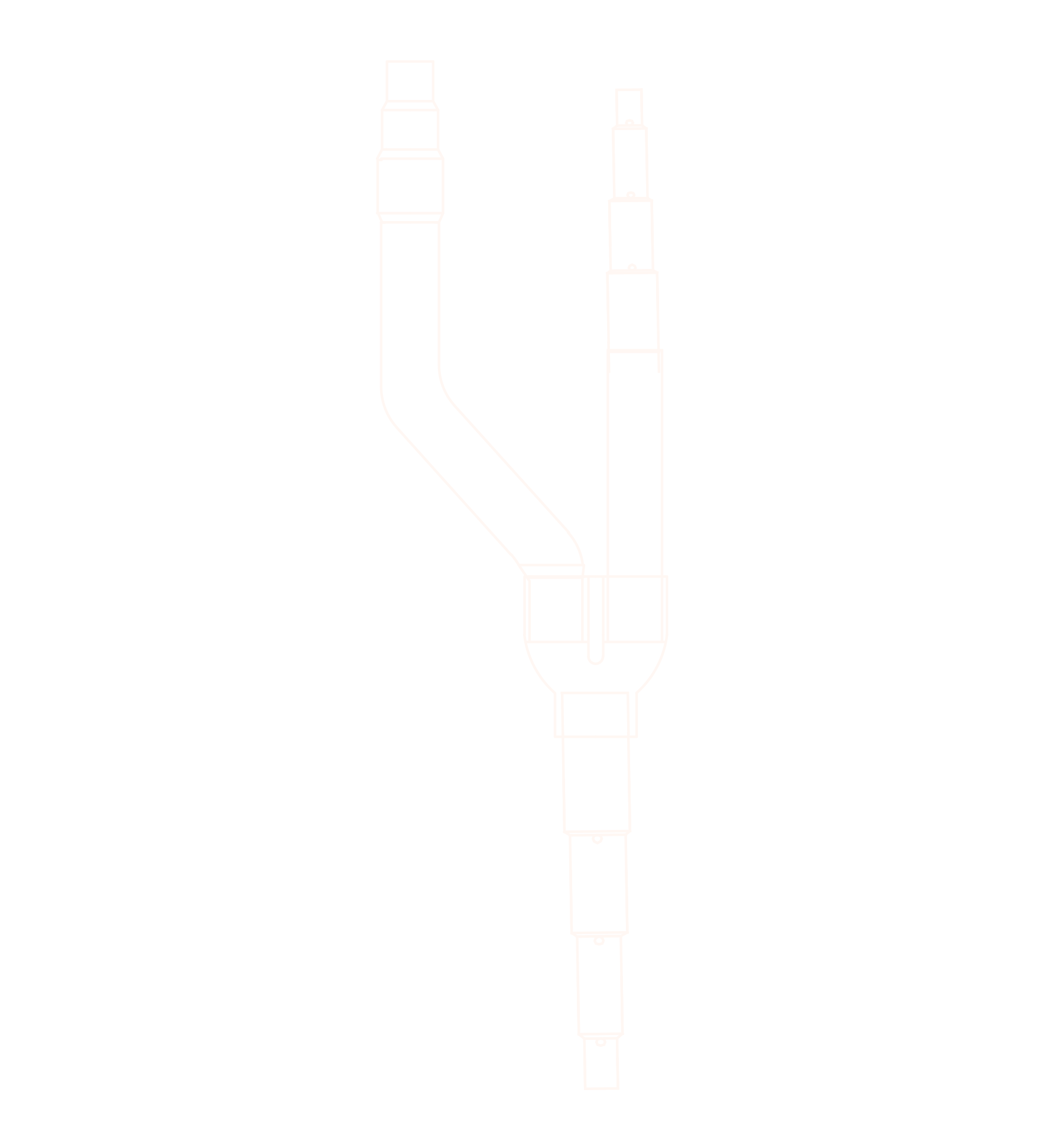

Mit ihrem Multi-Step-Design können die VRF Y-Verbindungen der GR-Serie mit jedem VRF-System verwendet werden. Die Ref-Verbinungen der GR-Serie sind mit einer nach ASTM E84 - 25/50 bewerteten AP ArmaFlex® Isolierung / XPLE Isolierung ausgestattet, die das Schwitzen der Ref-Verbindungen verhindert.
| Rohr-A | Rohr-B | Rohr-C | |
|---|---|---|---|
| Pi-FQ-01/A (Gasstand) | 12.7 (1/2) – 15.88 (5/8) – 19.05 (3/4) | 15.88 (5/8) – 12.7 (1/2) – 9.52 (3/8)) | 15.88 (5/8) – 12.7 (1/2) |
| Pi-FQ-01/A (Flüssigkeitsstand) | 9.52 (3/8) | 9.52 (3/8) – 6.35 (1/4) | 9.52 (3/8) – 6.35 (1/4) |
| Pi-FQ-01/B (Gasstand) | 19.05 (3/4) – 22.2 ( 7/8) | 19.05 (3/4) -15.88 (5/8) | 19.05 (3/4) -15.88 (5/8) |
| Pi-FQ-01/B (Flüssigkeitsstand) | 9.52 (3/8) -12.7 (1/2) – 15.88 (5/8) | 12.7 (1/2) – 9.52 (3/8) | 12.7 (1/8) – 9.52 (3/8) |
| Pi-FQ-02/A (Gasstand) | 22.2 (7/8) – 25.4 (1) – 28.58 (11/8) | 28.58 (11/8) – 25.4 (1) – 22.2 (7/8) -19.05 (3/4) | 19.05 (3/4) -15.88 (5/8) – 12.7 (1/2) -19.05 (3/4) |
| Pi-FQ-02/A (Flüssigkeitsstand) | 9.52 (3/8) – 12.7 (1/2) – 15.88 (5/8) | 12.7 (1/2) – 9.52 (3/8) – 6.35 (1/4) | 15.88 (5/8) – 12.7 (1/2) – 9.52 (3/8) |
| PI-FQ-03/A (Gasstand) | 34.93 (1 3/8) – 38.10 ( 1 1/2) – 41.6 (1) | 41.28 (15/8) – 34.93 (1 3/8) – 28.58(1 1/8) | 28.58 (1 1/8) – 25.4 (1) – 22.2 (7/8) – 19.05 (3/4) |
| PI-FQ-03/A (Flüssigkeitsstand) | 15.88 (5/8) -19.05 (3/8) | 19.05 (3/4) – 15.88 (5/8) – 12.7 (1/2) | 19.05 (3/4) -15.88 (5/8) – 12.7 (1/8) – 9.52 (3/8) |
